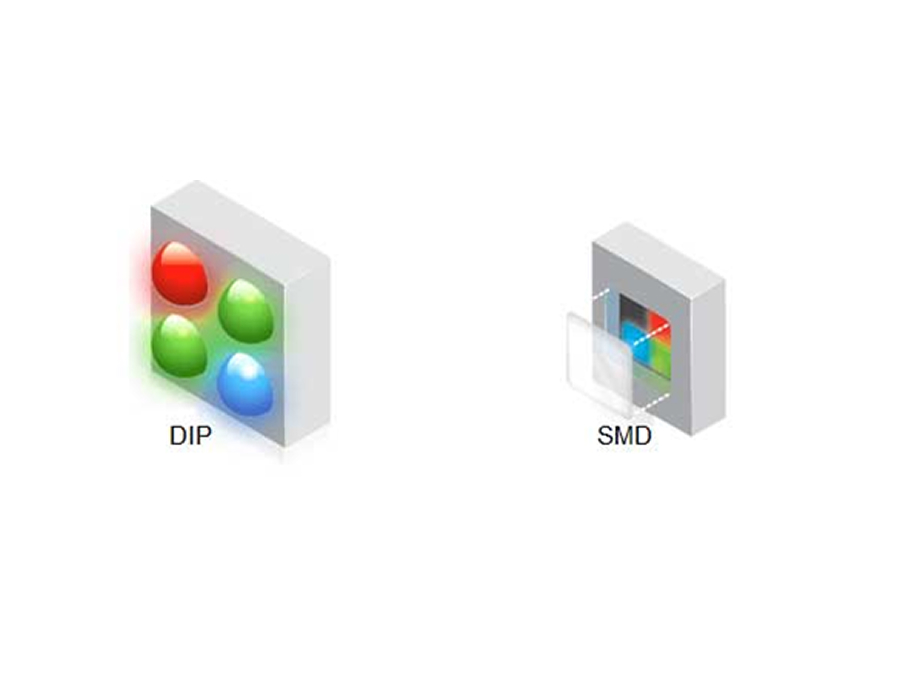

Сегодня наиболее распространены две основные технологии компоновки светодиодов в пиксели: DIP и SMD. Рассмотрим их особенности и влияние на угол обзора.
В технологии DIP каждый светодиод устанавливается в отдельный корпус, а затем монтируется на печатную плату. Часто один пиксель формируется из нескольких светодиодов (например, красный, зеленый и синий для RGB-изображения). Это обуславливает ряд преимуществ:
Высокая яркость: Использование нескольких светодиодов в пикселе обеспечивает высокую яркость, что особенно актуально для уличных экранов, где требуется отличная видимость даже при ярком солнечном свете.
Повышенная надежность: Отдельная защита каждого светодиода увеличивает общую надежность модуля и устойчивость к механическим повреждениям.
Устойчивость к внешним воздействиям: DIP-модули обычно обладают усиленной защитой от влаги, пыли и перепадов температур, что делает их пригодными для эксплуатации в сложных условиях, включая уличные установки.
Стабильность цвета: DIP-технология обеспечивает хорошую стабильность цветопередачи во времени.
Технология виртуальных пикселей:Многие DIP-модули используют технологию виртуальных пикселей. Хотя физически пиксель может состоять из нескольких светодиодов, программная обработка создает иллюзию более мелкого пикселя, улучшая резкость и детализацию изображения.
Высокая яркость: Использование нескольких светодиодов в пикселе обеспечивает высокую яркость, что особенно актуально для уличных экранов, где требуется отличная видимость даже при ярком солнечном свете.
Повышенная надежность: Отдельная защита каждого светодиода увеличивает общую надежность модуля и устойчивость к механическим повреждениям.
Устойчивость к внешним воздействиям: DIP-модули обычно обладают усиленной защитой от влаги, пыли и перепадов температур, что делает их пригодными для эксплуатации в сложных условиях, включая уличные установки.
Стабильность цвета: DIP-технология обеспечивает хорошую стабильность цветопередачи во времени.
Технология виртуальных пикселей:Многие DIP-модули используют технологию виртуальных пикселей. Хотя физически пиксель может состоять из нескольких светодиодов, программная обработка создает иллюзию более мелкого пикселя, улучшая резкость и детализацию изображения.

Однако, у DIP-модулей есть и недостаток: ограниченный угол обзора. Из-за своей конструкции DIP-модули имеют сравнительно узкий угол обзора. Типичные значения составляют около 120 градусов по горизонтали и 60 градусов по вертикали. Это означает, что при просмотре под углом яркость и контрастность изображения могут снижаться.
В технологии SMD светодиоды монтируются непосредственно на поверхность печатной платы. Это позволяет создавать более компактные и плотные пиксели. Преимущества SMD:
Высокая плотность пикселей: Позволяет создавать экраны с высоким разрешением и мелким шагом пикселя.
Широкий угол обзора: SMD-модули обычно обладают более широким углом обзора – около 120 градусов как по горизонтали, так и по вертикали. Это обеспечивает более комфортный просмотр изображения с разных точек.
В технологии SMD светодиоды монтируются непосредственно на поверхность печатной платы. Это позволяет создавать более компактные и плотные пиксели. Преимущества SMD:
Высокая плотность пикселей: Позволяет создавать экраны с высоким разрешением и мелким шагом пикселя.
Широкий угол обзора: SMD-модули обычно обладают более широким углом обзора – около 120 градусов как по горизонтали, так и по вертикали. Это обеспечивает более комфортный просмотр изображения с разных точек.

Важно отметить, что угол обзора – это диапазон углов, в пределах которого яркость изображения составляет от 50% до 100% от максимального значения. Максимальная яркость наблюдается при перпендикулярном взгляде на экран.
Выбор между DIP и SMD зависит от конкретных требований к экрану:
Уличные экраны: Чаще всего используются DIP-модули из-за высокой яркости и устойчивости к внешним воздействиям.
Интерьерные экраны: SMD-модули предпочтительнее благодаря высокому разрешению и широкому углу обзора.
Каждый тип светодиодной компоновки имеет свои преимущества и недостатки. Оптимальный выбор зависит от конкретных условий эксплуатации, требований к качеству изображения и бюджета проекта.
Подписывайтесь на наши социальные сети, чтобы быть в центре событий и инноваций в мире светодиодных технологий!
Выбор между DIP и SMD зависит от конкретных требований к экрану:
Уличные экраны: Чаще всего используются DIP-модули из-за высокой яркости и устойчивости к внешним воздействиям.
Интерьерные экраны: SMD-модули предпочтительнее благодаря высокому разрешению и широкому углу обзора.
Каждый тип светодиодной компоновки имеет свои преимущества и недостатки. Оптимальный выбор зависит от конкретных условий эксплуатации, требований к качеству изображения и бюджета проекта.
